Электродвигатель постоянного тока.

Хотя система своременного электроснабжения основана на применении переменного тока, тем не менее машины постоянного находят широкое использование в самых различных отраслях промышленности и в быту.

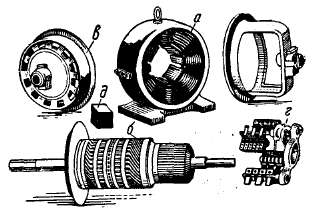

Основными частями машины постоянного тока (см. рис. 1) являются неподвижная станина, несущая электромагниты, и вращающаяся часть – якорь. Часто их называют по аналогии с машинами переменного тока статором – неподвижную часть и ротором – вращающуюся часть. Станина с электромагнитами служит для возбуждения главного магнитного поля машины, а во вращающемся якоре индуктируется э.д.с. и проходят токи, создающие в генераторе тормозящий момент, а в двигателе – вращающий момент.

Двигатель постоянного тока

Станина изготавливается из литой стали и представляет собой полый цилиндр, на внутренней стороне которого укреплены сердечники полюсов: главных и дополнительных. На сердечники главных полюсов надеты катушки, составляющие обмотку возбуждения машины. Сердечники полюсов снабжаются наконечниками, служащими для более равномерного распределения магнитной индукции вдоль окружности якоря. Дополнительные полюса имеются имеются только на более крупных машинах. Эти полюса устанавливаются на станине посредине между главными полюсами. Их обмотка соединяется последовательно с обмоткой якоря. Назначение этих полюсов – поддерживать магнитное поле работающей машины относительно постоянным независимо от нагрузки. Это нужно для безыскровой работы щеток на коллекторе.

Сердечник якоря собран из изолированных друг от друга листов электротехнической стали. Он снабжен пазами, в которые закладывается обмотка якоря, обычно состоящая из отдельных секций.

Характерной для машин постоянного тока деталью является коллектор – полый цилиндр, собранный из изолированных одна от другой и от вала машины клинообразных медных пластин. Последние определенным образом соединяются с витками обмотки якоря. На коллекторе в щеткодержателях устанавливаются неподвижные щетки, через которые обмотка якоря соединяется с внешней цепью. Щетки к коллектору прижимаются пружинами. щеткодержатели укрепляются на щеточных траверсах. Последние устанавливаются на подшипниках машины и их можно поворачивать, изменяя таким путем положение щеток по отношению к полюсам машины.

Коллектор в генераторах постоянного тока служит для выпрямления переменной э.д.с., индуктируемой во вращающейся обмотке якоря, а в двигателях постоянного тока – для получения постоянного по направлению вращающего момента. Одна и та же машина постоянного тока может работать в режимах генератора и двигателя, т.е. она обратима, как все электрические машины.

В режиме генератора машина работает тогда, когда ее вращает какой-либо первичный двигатель (паровая или гидравлическая турбина, двигатель внутреннего сгорания и т.д.), главное магнитное поле возбуждено, а обмотка якоря через щетки замкнута на нагрузку. В этой обмотке индуктируется э.д.с. и возникает ток, протекающий через якорь и нагрузку. Ток в якоре, взаимодействуя с главным магнитным полем, создает тормозящий момент, который должен преодолеть первичный двигатель. В режиме двигателя внешний источник электроэнергии посылает электрические токи в цепи якоря и возбуждения машины, а ток якоря, взаимодействуя с главным магнитным полем, образует вращающий момент. Под действием этого момента якорь вращается, а машина преобразует электрическую энергию в механическую.
